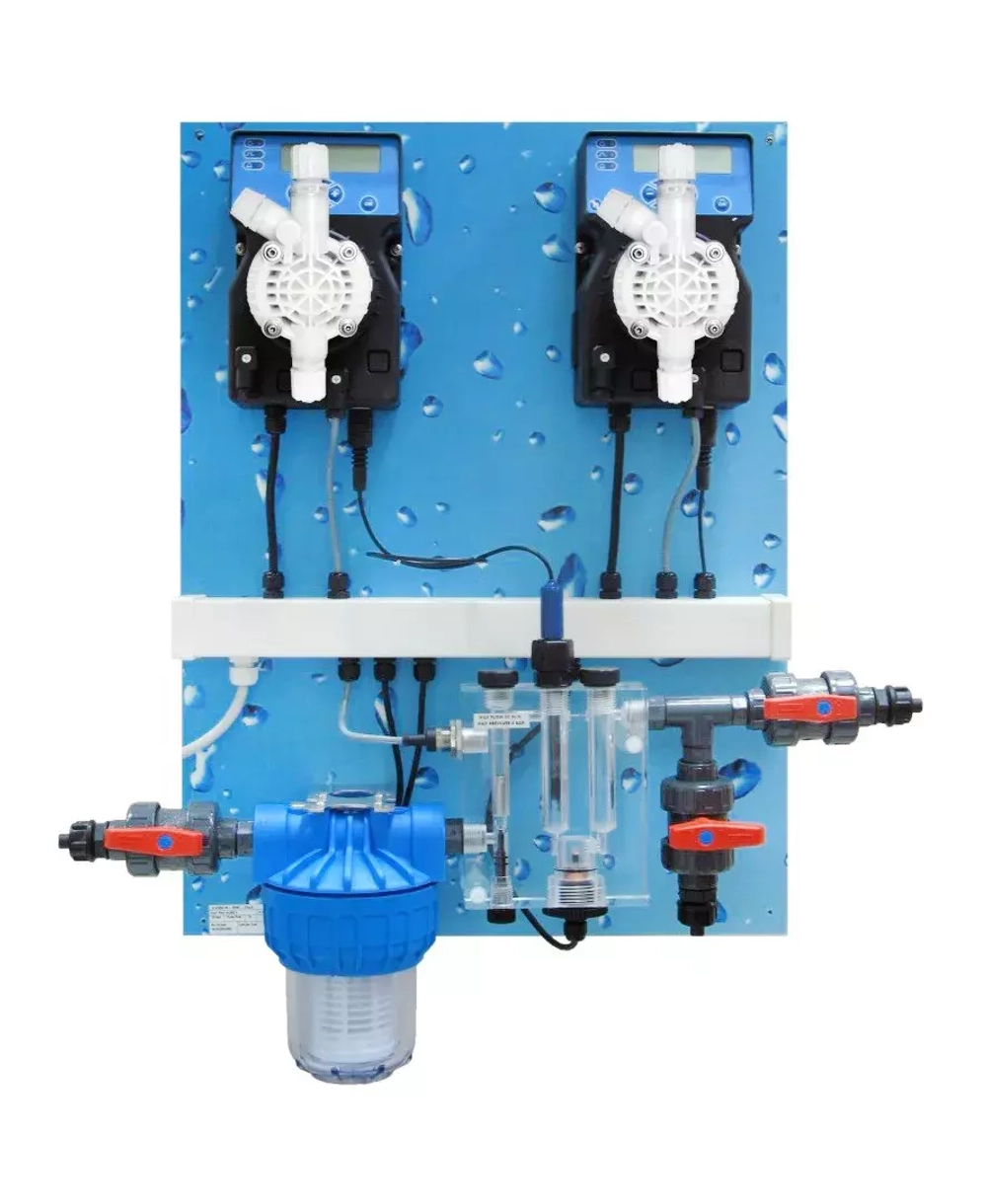

Автоматическая станция обработки воды Etatron Pool Guard 3 PH/Cl - предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 500 м3. Полный комплект готовый к пуску.
Автоматическая станция обработки воды Etatron Pool Guard 3 PH/Cl - осуществляет водоподготовку бассейна путем: измерения и регулирования показателя свободного хлора (только неорганический хлор) - дозирование хлора, измерения и регулирования показателя водородного показателя (pH), измерение потока воды для отключения выходов в случае отсутствия потока. Датчик температуры (PT100) позволяет автоматически учитывать контроллеру температурную компенсацию.
Станция оборудована двумя взаимосвязанными мембранными насосами (Etatron DLX PH-RX-CL/MB 5-7 230V) со встроенными контроллерами рН/Rx/Cl. Насосы оборудованы графическим TFT-дисплеем с 3-я светодиодами (электропитание, частота импульсов, сигнализация датчика уровня или аварии) и энергонезависимой памятью, встроен контроль уровня и потока реагента. Ввод данных и управление осуществляется при помощи 5-и кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в проточную ячейку SCLO 3 HYCHLOR. Для подключения датчика хлора к дозирующему насосу серии DLX(B) PH-RX-Cl/MB(M) используется соединительный кабель с адаптером.
Также, встроены функции:
- Сигнализация по времени беспрерывного дозирования, с последующим отключением дозирующих насосов
- Задержка дозирования при включении станции
- Сигнализация и отключение станции по датчикам потока или уровня реагента в канистрах
- Настройка аварийной сигнализации по предельным концентрациям хим. реагентов рН/Cl (MIN/MAX уровни)
- Режимы дозирования: постоянный "ON/OFF" и пропорциональный "PROP"
- Установка гистерезиса
- Станция дозирования управляется по датчику потока жидкости (входит в комплект), при отсутствии потока система переходит в режим ожидания «STAND BY», с последующей индикацией на ЖК дисплеях насосов.
Входы/выходы:
- Входы pH/RX- разъемы BNC, входное сопротивление > 10^12 Ω
- Вход Cl - 4-х контактный разъём
- 2 входа "LEV" для датчика уровня SPDT контакт 5 V / 5 mA
- Вход "FLOW" датчика потока (SPDT контакт 5 V / 5 mA)
- Выход 4-20 mA
- Релейный выход ON/OFF для аварийной сигнализации
- Материалы головки насоса Etatron DLX PH-RX-CL/MB 5-7 (арт. PLX27038V8):
- Мембрана-диафрагма: Тефлон
- Корпус головки: Полипропилен, по запросу: ПВХ, н/ст 316, Тефлон, PVDF
- Ниппели: Полипропилен
- Фильтр: Полипропилен
- Клапан впрыска: Полипропилен
- Шланг забора реагента: Гибкий ПВХ
- Шланг впрыска реагента: Полиэтилен
- Клапана головки: Витон (по запросу: дютрал, нитрил, силикон) с шариками из боросиликатного стекла (по запросу: н/ст 316)
- Прокладки: Витон, по запросу дютрал, нитрил, силикон и Тефлон только для шаровых клапанов

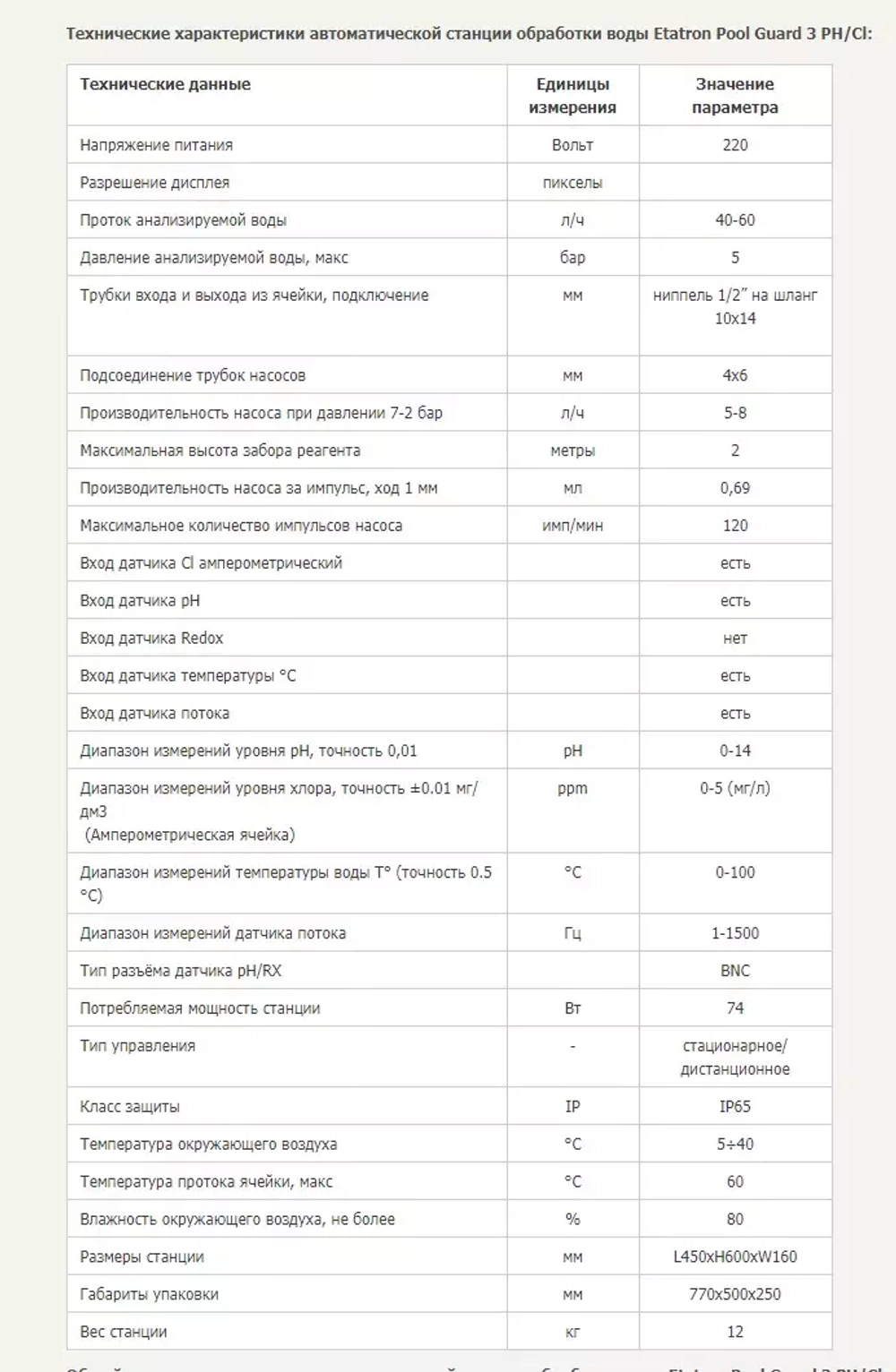

Технические характеристики автоматической станции обработки воды Etatron Pool Guard 3 PH/Cl:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | Вольт | 220 |
| Разрешение дисплея | пикселы | |
| Проток анализируемой воды | л/ч | 40-60 |
| Давление анализируемой воды, макс | бар | 5 |
| Трубки входа и выхода из ячейки, подключение | мм |
ниппель 1/2” на шланг |
| Подсоединение трубок насосов | мм | 4х6 |
| Производительность насоса при давлении 7-2 бар | л/ч | 5-8 |
| Максимальная высота забора реагента | метры | 2 |
| Производительность насоса за импульс, ход 1 мм | мл | 0,69 |
| Максимальное количество импульсов насоса | имп/мин | 120 |
| Вход датчика Cl амперометрический | есть | |
| Вход датчика pH | есть | |
| Вход датчика Redox | нет | |
| Вход датчика температуры °C | есть | |
| Вход датчика потока | есть | |
| Диапазон измерений уровня рН, точность 0,01 | рН | 0-14 |
| Диапазон измерений уровня хлора, точность ±0.01 мг/дм3 (Амперометрическая ячейка) |
ppm | 0-5 (мг/л) |
| Диапазон измерений температуры воды Т° (точность 0.5 °C) | °C | 0-100 |
| Диапазон измерений датчика потока | Гц | 1-1500 |
| Тип разъёма датчика pH/RX |
BNC | |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | - | стационарное/дистанционное |
| Класс защиты | IP | IP65 |
| Температура окружающего воздуха | °C | 5÷40 |
| Температура протока ячейки, макс | °C | 60 |
| Влажность окружающего воздуха, не более | % | 80 |
| Размеры станции | мм | L450хH600хW160 |
| Габариты упаковки | мм | 770х500х250 |
| Вес станции | кг | 12 |
