Пульт управления доливом с датчиками уровня 5 шт - AQUACONTROL М150 - Акон, Россия

Пульт контроля и регулирования уровня воды в переливной емкости бассейна. 5 кондуктометрических (водопогружных) датчиков уровня, поставляются в комплекте.

К пульту подключаются:

• Электрическое устройство (может быть лампа красного цвета или звонок) способное сигнализировать о достижении уровня воды в переливной емкости сверх допустимого предела. Максимальный ток нагрузки 2А.
• Электромагнитный клапан (или другое оборудование) используемый для долива воды в переливную емкость.
• Насос фильтровальной установки с защитой его от работы в режиме «сухой ход». Максимальный ток нагрузки 10А.

Подключение

• Отверните винты и откройте крышку панели управления.

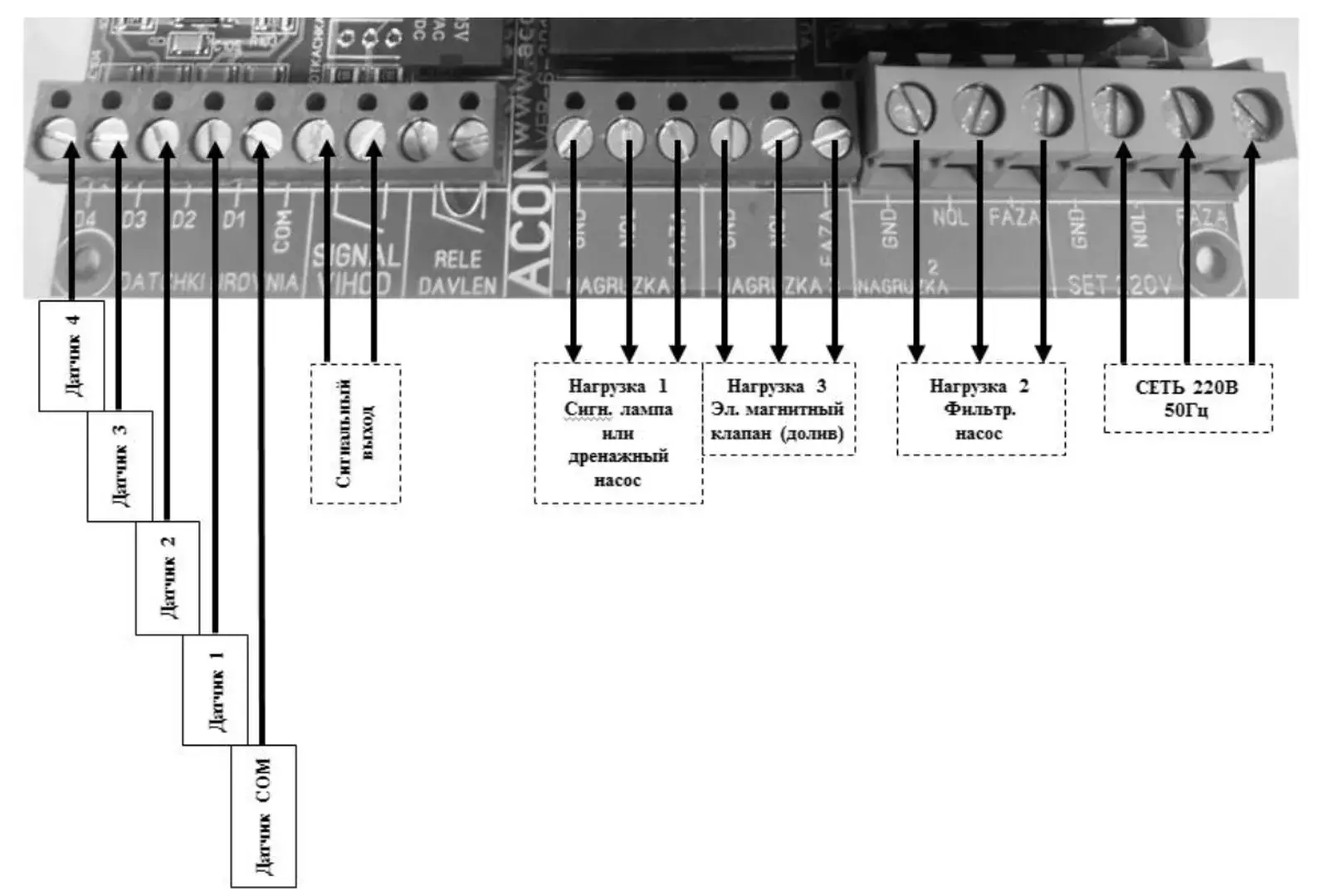

• Подключите провода питающего напряжения 220 В 50Гц, заземления, от датчиков уровня и нагрузки как показано на рисунке.

Устройство и назначение элементов

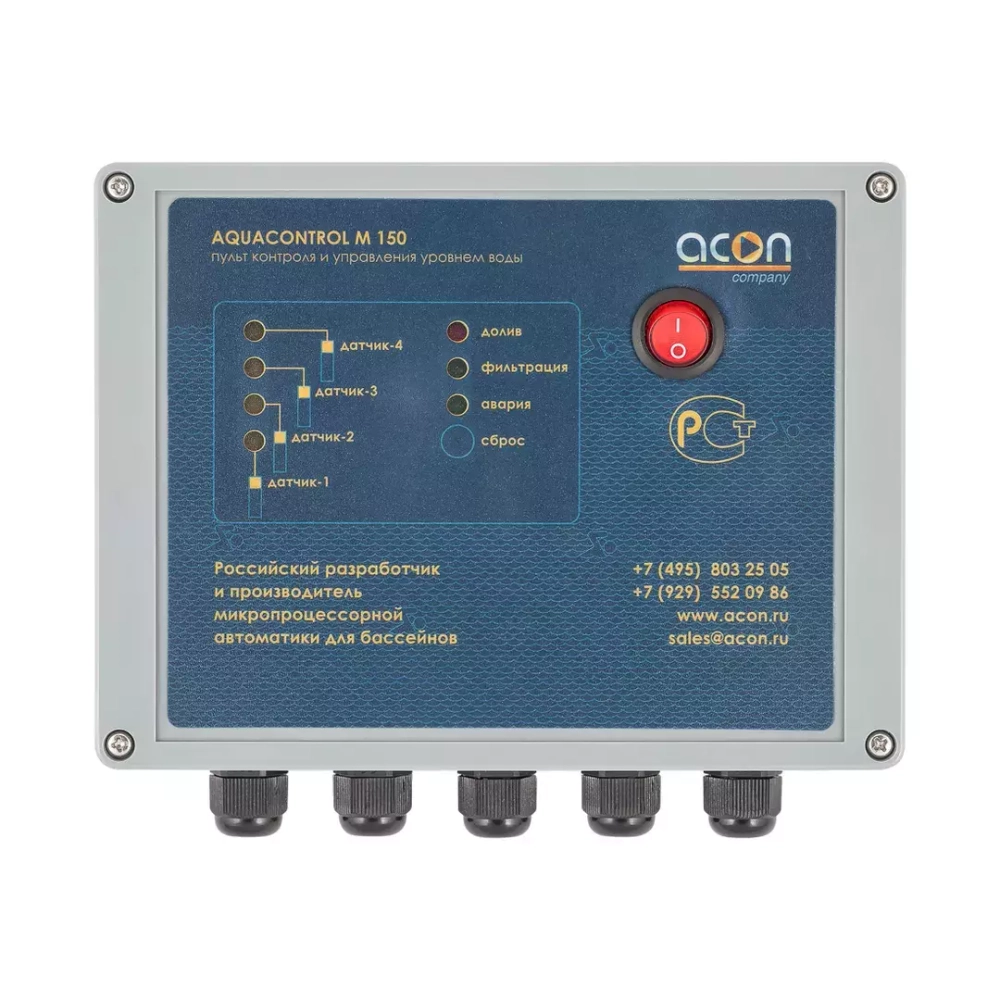

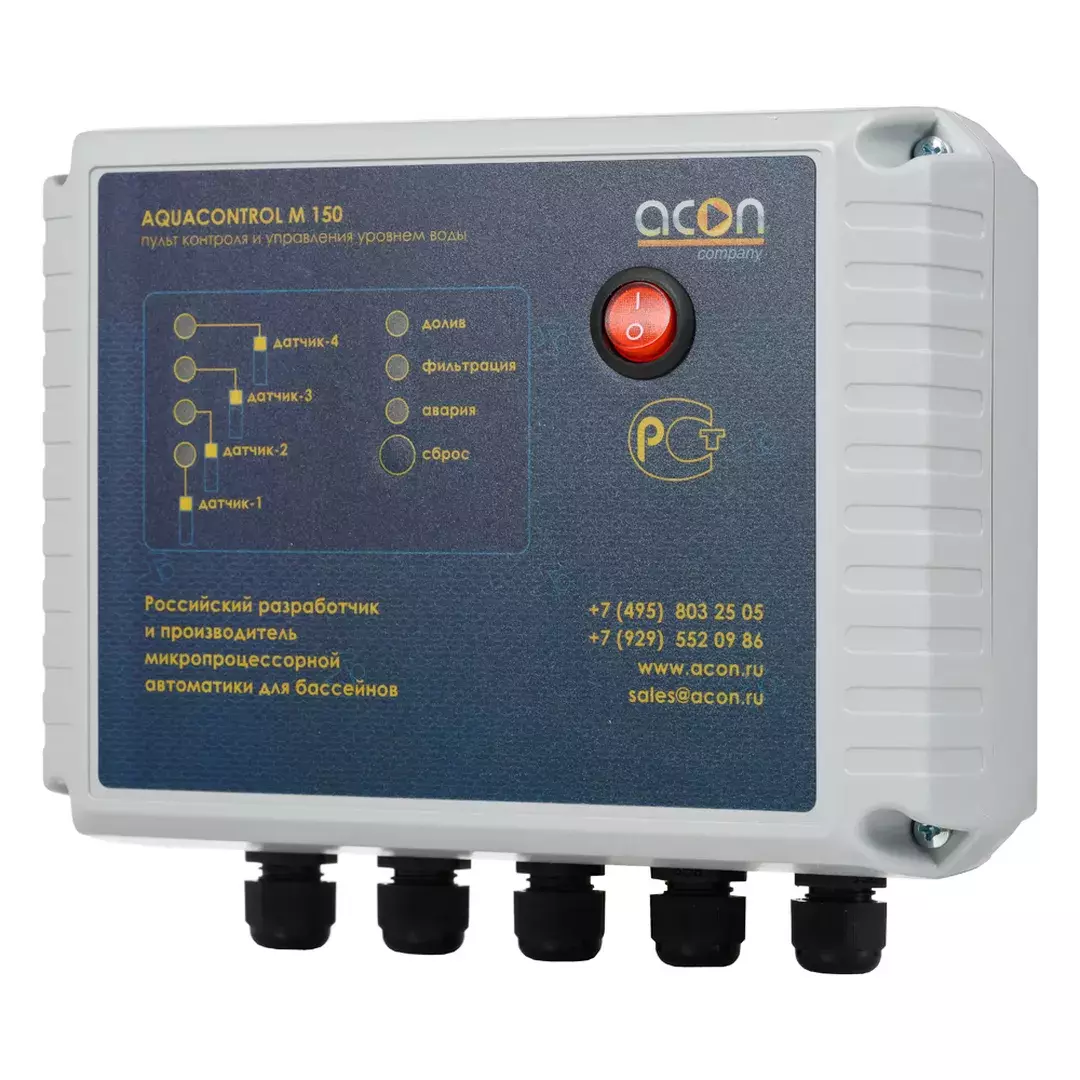

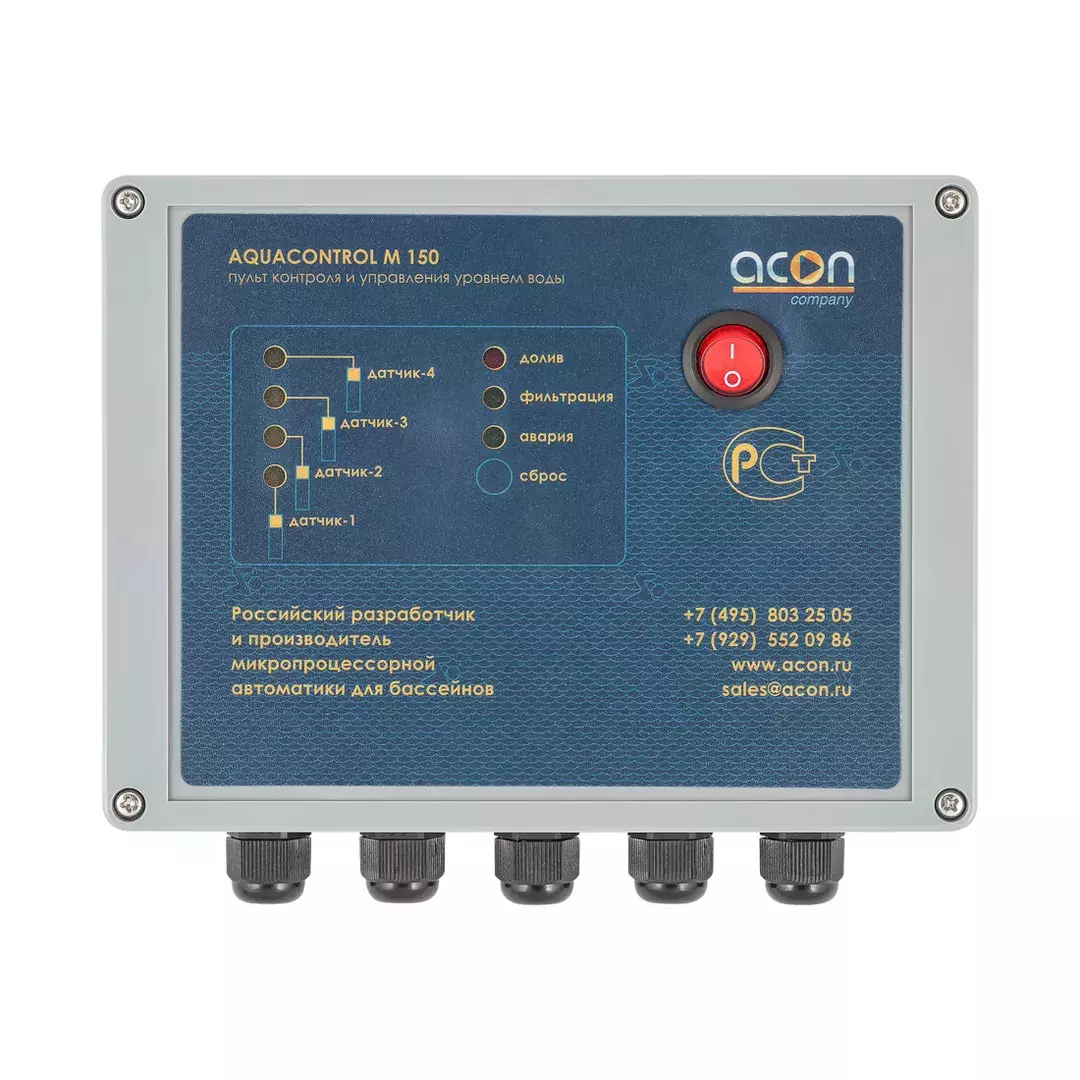

ПУ представляет собой пластиковый корпус с печатной платой и гермовводами для проводов. Пять датчиков уровня поставляются в комплекте с ПУ. На лицевой панели корпуса расположены индикаторы:

• Светодиоды для отображения работы датчиков уровня. Светодиод будет светиться, если уровень воды в переливной емкости не ниже соответствующего датчика.
• Светодиоды для отображения работы нагрузки. Светодиод будет гореть, если на клеммы соответствующего реле подано напряжение.
• Кнопка «СБРОС» В случаях возникновения программного сбоя (зависания) микропроцессора, нажатие на кнопку «СБРОС» приводит ПУ в исходное состояние.
• Выключатель «СЕТЬ» для вкл/выкл панели управления.

Назначение датчиков уровня

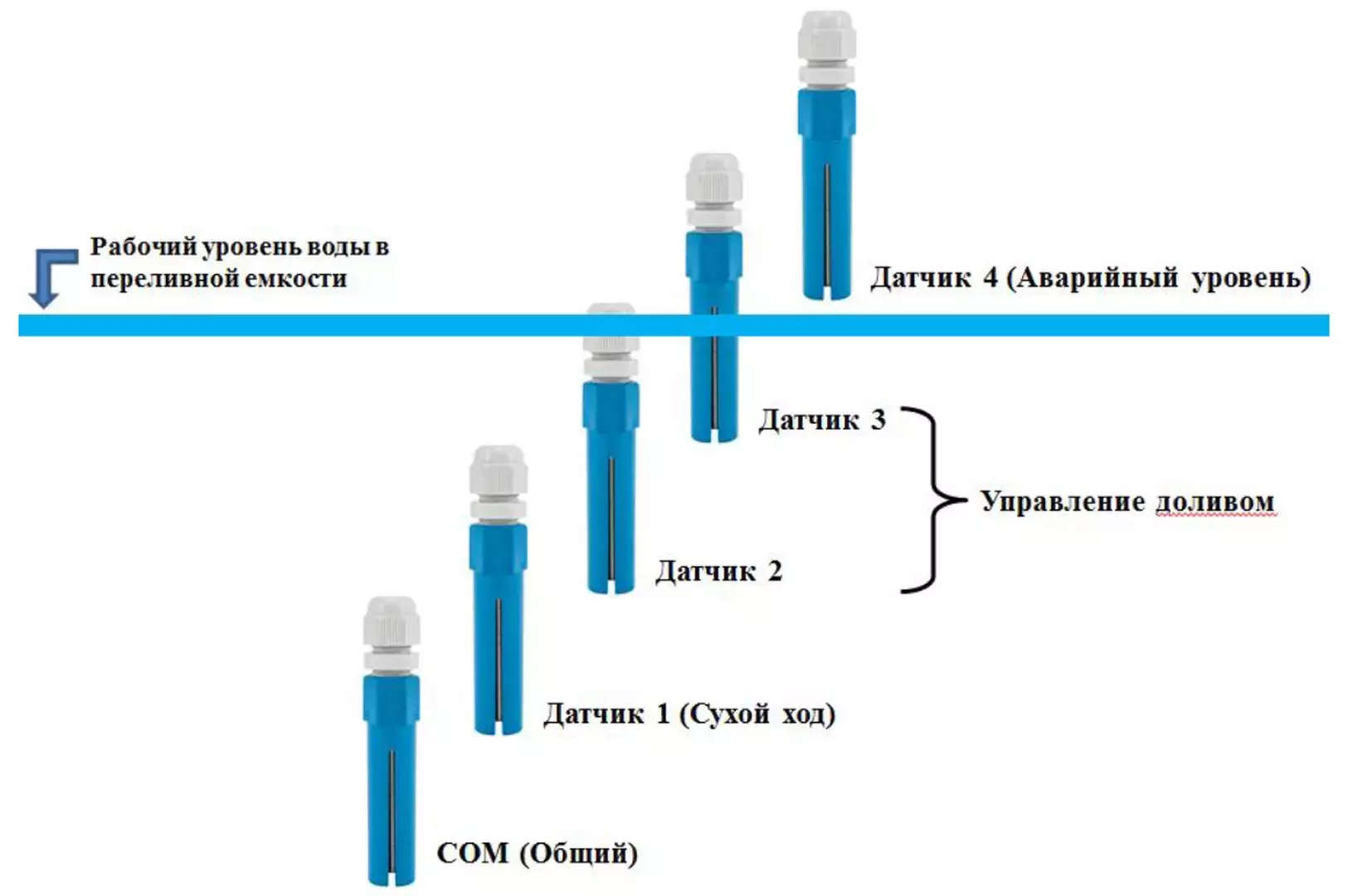

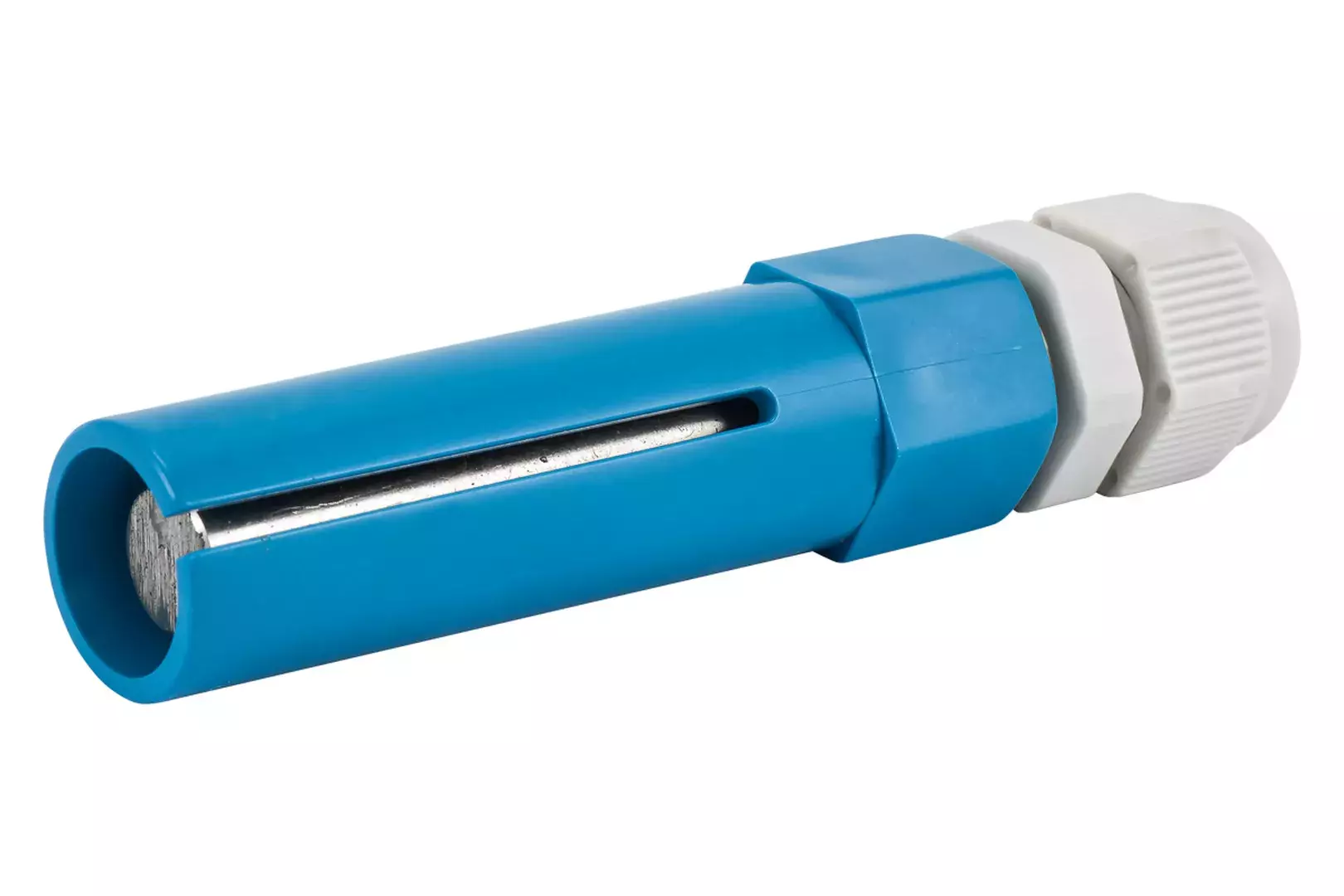

К ПУ AQUACONTROL М150 подключаются пять датчиков уровня.

COM – является общим датчиком, через который замыкается слаботочная электрическая цепь с каждым из датчиков Д1 – Д4. Размещается в переливной емкости ниже других датчиков.
