АКОН Пульт управления доливом AQUACONTROL М100 с датчиками уровня 3 шт

Описание
Характеристики
Описание

Возможно использование в одном из трех режимов работы:

  • Защита насосов водоснабжения от работы в режиме «сухой ход» - режим работы с 3-мя датчиками.
  • Защита насосов водоснабжения от работы в режиме «сухой ход» - режим работы с магистральным  датчиком.
  • Контроль уровня в накопительной емкости, в том числе бассейнов, и аварийной сигнализации перелива  – режим работы с 4-мя датчиками.

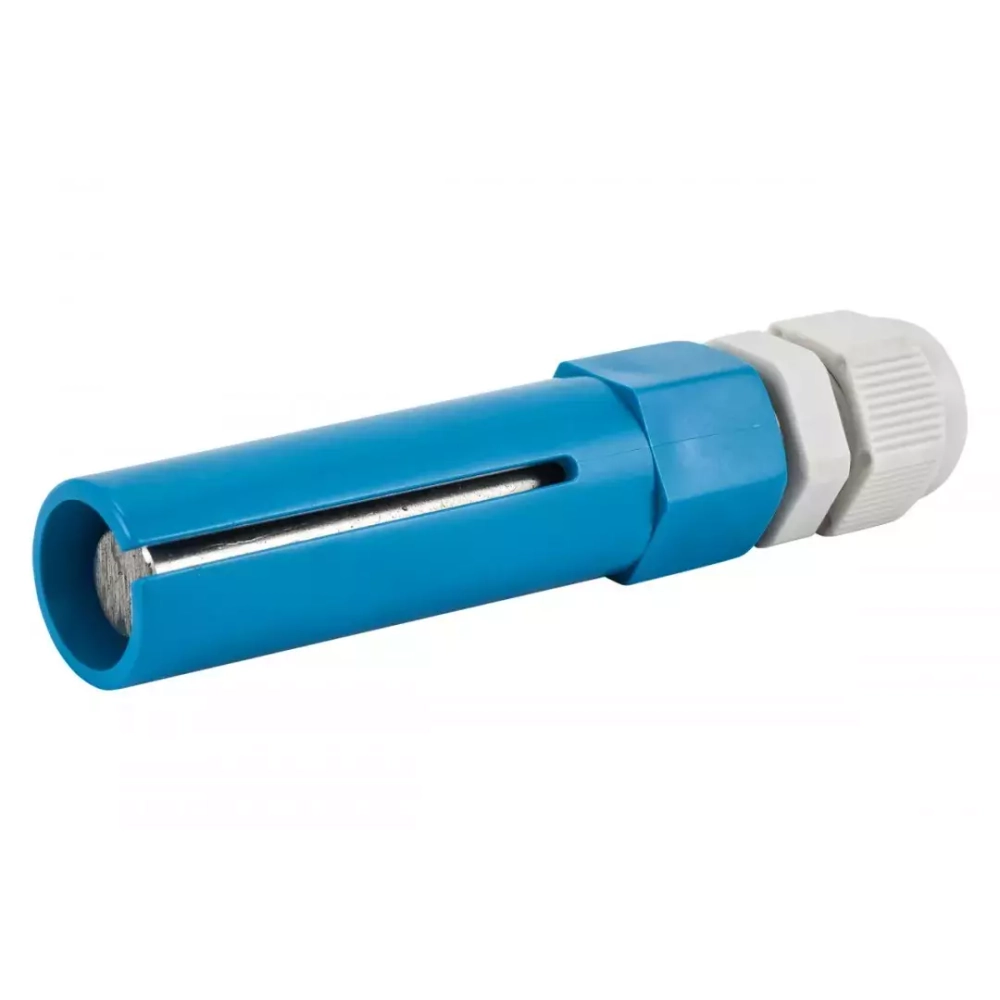

Пульт контроля уровня воды AQUACONTROL М 100 предназначена для защиты насоса от работы в режиме сухой ход, контроля за уровнем воды в скважинах, колодцах, емкостях и т. п., для автоматического управления двигателем насоса в режиме забора воды, электромагнитным клапаном в режиме контроля уровня воды в емкостях. Пульт контроля уровня воды AQUACONTROL М 100 может работать с погружными (до 4-х электродов) и магистральными (2-х электродные) датчиками.

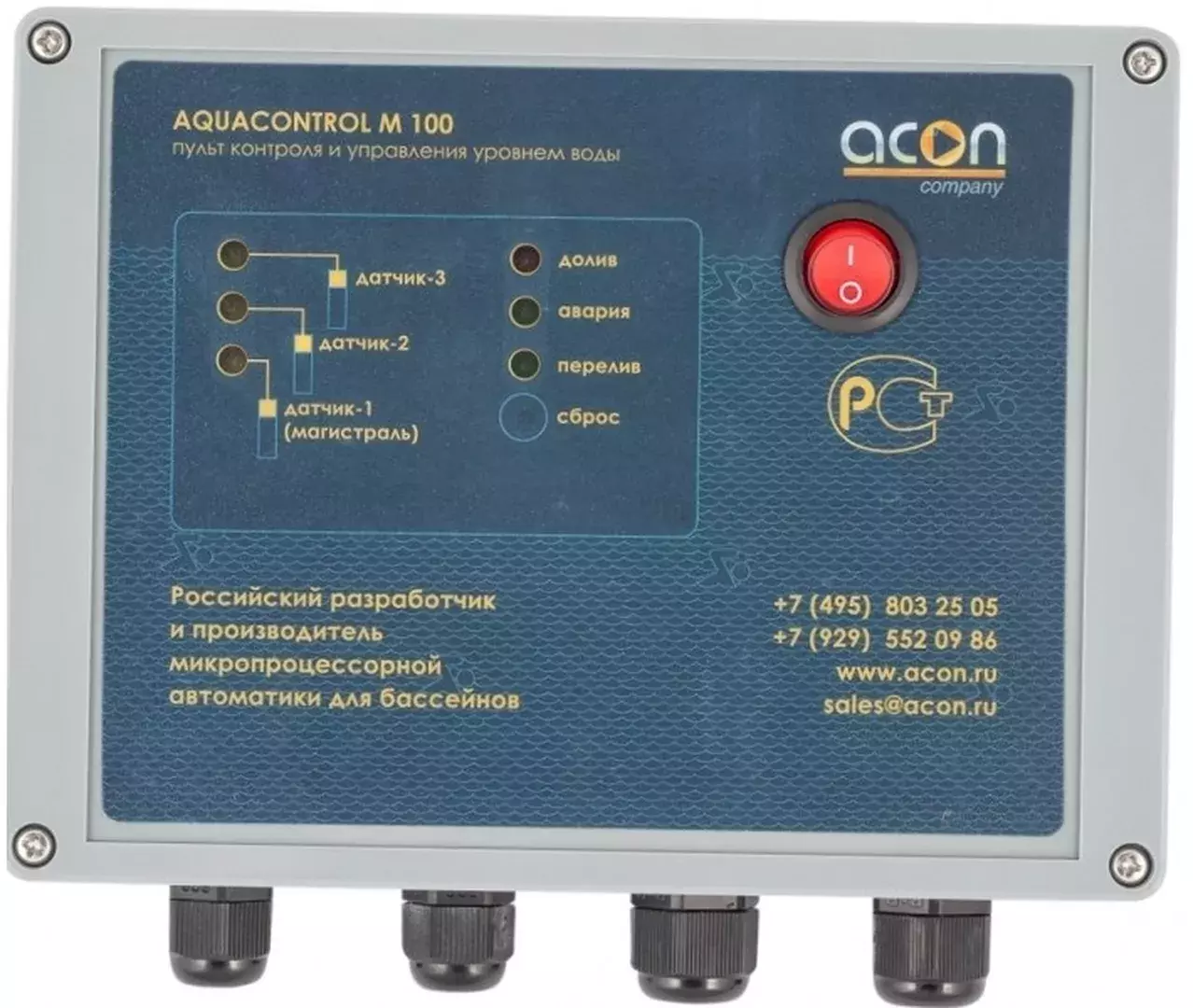

УСТРОЙСТВО ПАНЕЛИ УПРАВЛЕНИЯ

Панель управления произведена из современных электронных компонентов. Входные каскады обладают высокой чувствительностью, что позволило существенно уменьшить протекающий через датчики ток.

На переднюю крышку выведены индикаторы НАГРУЗКА (показывает подключение контролируемого устройства к электрической сети), СБРОС УРОВНЯ (показывает что подано напряжение на выход аварийной сигнализации), ДАТЧИК АВАРИЙНЫЙ (показывает что при использовании погружных 4-х электродных датчиков, вода достигла датчика аварийного уровня), ДАТЧИК ВЕРХ.УРОВНЯ (показывает что при использовании погружных (3-х или 4-х электродных) датчиков вода присутствует на датчике верхнего уровня), ДАТЧИК НИЖН.УРОВНЯ (МАГИСТРАЛЬ) (показывает, что при использовании погружных (3-х или 4-х электродных) датчиков вода присутствует на датчике нижнего уровня), а также в режиме МАГИСТРАЛЬ вода присутствует на магистральном датчике. Также на переднюю крышку выведены выключатель СЕТЬ (для отключения устройства от электрической сети), и кнопка СБРОС (для разблокирования системы при использовании режима принудительного разблокирования с магистральным(2-х электродным) датчиком.

  • Корпус изделия соответствует степени защиты IP56.
  • Подключение внешних устройств также производится через кабельные вводы соответствующие степени защиты IP56.
  • Общая потребляемая самой электронной схемой устройства, электрическая мощность не превышает 3 Вт.
  • Допустимая подключаемая нагрузка 1,5кВт (2НР) Для коммутации больших мощностей используйте разгрузочный магнитный пускатель.

ПОДКЛЮЧЕНИЕ И УСТАНОВКА РЕЖИМОВ РАБОТЫ УСТРОЙСТВА

Режим работы с погружными (3-х электродные) датчиками для защиты насоса от сухого хода и управления дренажным насосом

  • Отверните винты и откройте крышку панели управления.
  • Подключите провода питающего напряжения 220 В 50Гц, заземления, электродвигателя насоса (при автоматической системе водоснабжения подключите согласно схеме РЕЛЕ ДАВЛЕНИЯ), и от датчиков уровня в соответствии со схемой подключения приведенной на схеме.
  • Так же установите джампер выбора режима в соответствующее положение.

Режим работы с погружными (3-х или 4-х электродные) датчиками для управления электромагнитным клапаном или насосом при наполнении и контроле уровня в емкости.

  • Отверните винты и откройте крышку панели управления.
  • Подключите провода питающего напряжения 220 В 50Гц, заземления, электродвигателя насоса или электромагнитный клапан, от датчиков уровня (при отсутствии надобности в контроле аварийного уровня датчик аварийного уровня исключить) в соответствии со схемой подключения приведенной на схеме, а также установите джампер выбора режима в соответствующее положение.

Режим работы с магистральным (2-х электродный) датчиком для защиты насоса от сухого хода.

  • Отверните винты и откройте крышку панели управления.
  • Подключите провода питающего напряжения 220 В 50Гц, заземления, электродвигателя насоса, реле давления (при его использовании) и от магистрального датчика в соответствии со схемой подключения приведенной на схеме.
Характеристики
Производитель
Акон
Страна
Россия
