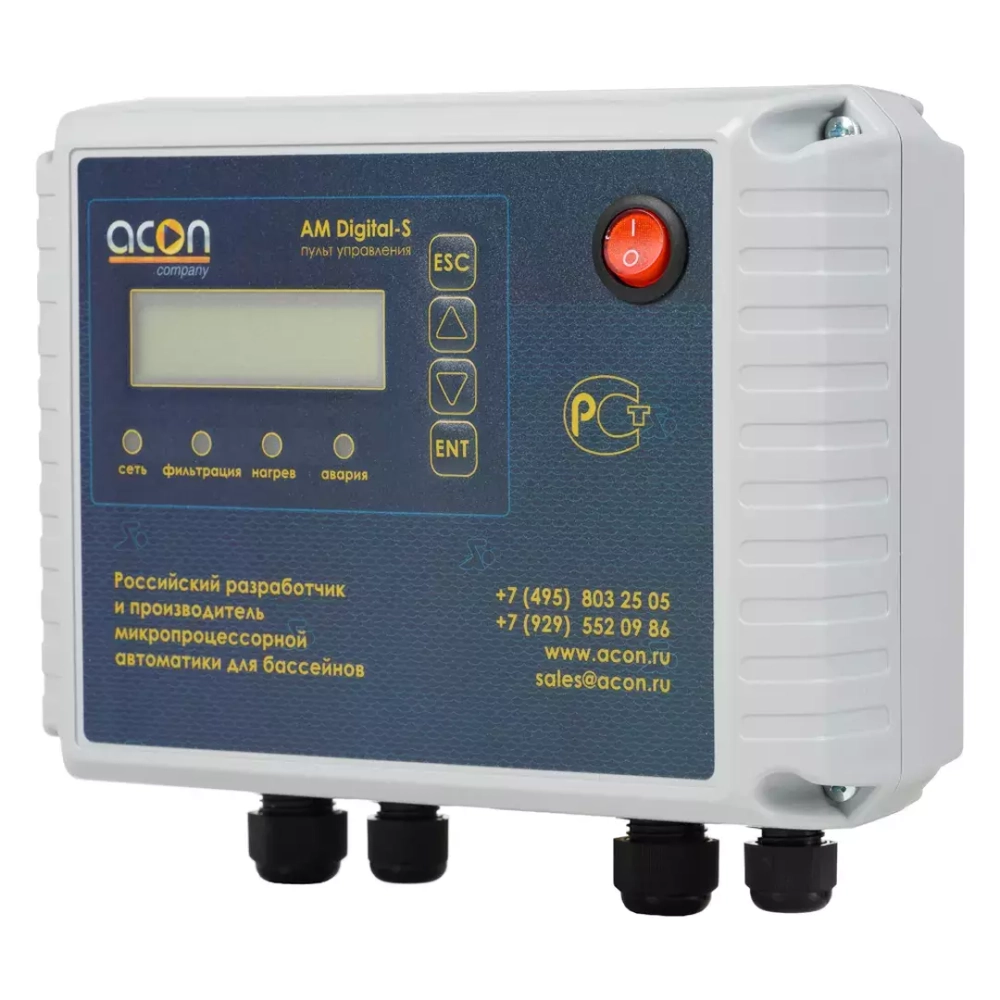

Пульт управления фильтрацией/подогревом (1 насос 220В, 2.2кВт, защита, датчик t) - АМ digital-S - Акон, Россия

Купить в 1 клик
Описание
Характеристики
Описание

Пульт управления (ПУ) предназначен для запуска и остановки, на заранее установленные промежутки времени, насоса фильтровальной установки мощностью до 2,2кВт, 220В, с защитами его от перегрузки и сухого хода по току потребления. В ПУ предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации. Так же по сигналу с датчика температуры производится управление нагревом воды плавательного бассейна.

Работа:

  • По установленным, в меню ПУ, промежуткам времени суток производится работа насоса фильтровальной установки, с защитой от сухого хода и перегрузки, отслеживая его ток потребления.
  • Установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

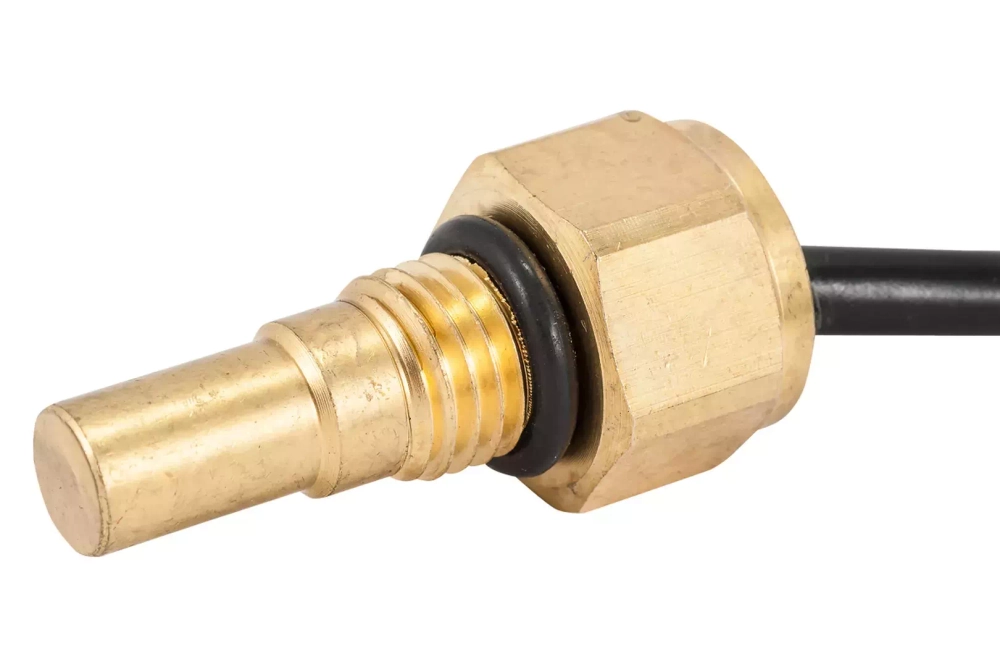

  • При помощи датчика температуры, поставляемого в комплекте, измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
  • При необходимости, в меню пульта, можно выбрать управление нагревом воды посредством термостата, подключенного вместо датчика температуры.
  • С помощью вывода подсказок на дисплей, можно выполнить полуавтоматическую промывку фильтра. Насос будет запускаться в каждом режиме на то время, которое выставлено в установках.
  • Интуитивно - понятный интерфейс на русском языке позволяет максимально просто настроить работу ПУ.
  • Так же работа пульта может осуществляться от внешнего сигнала, к примеру от блока автоматического контроля уровня воды.

Дополнительные возможности:

Для дополнительного контроля и управления, предусмотрены "сухие" беспотенциальные группы контактов, к которым можно подключить:

блок автоматической обратной промывки фильтра
ультрафиолетовую лампу
аварийный сигнал
датчик потока (приобретается отдельно) для блокировки, при отсутствии потока, нагрева воды

Технические характеристики:

  • Размеры: 190мм х 170мм х 70мм.
  • Вес электронного блока управления – 0.45кг.
  • Класс защиты — IP56.
  • Напряжение питания - 220В (монофазная эл-сеть плюс заземление).
  • Максимальный ток нагрузки для насоса фильтровальной установки - 10А (2,2кВт).
  • Максимальный ток нагрузки для циркуляционного насоса и э/м клапана - 2А (0,45кВт).
  • Максимальная потребляемая мощность с полной нагрузкой (без учета фильтровального насоса и нагрузки контура теплообмена) — не более 0,2кВт.

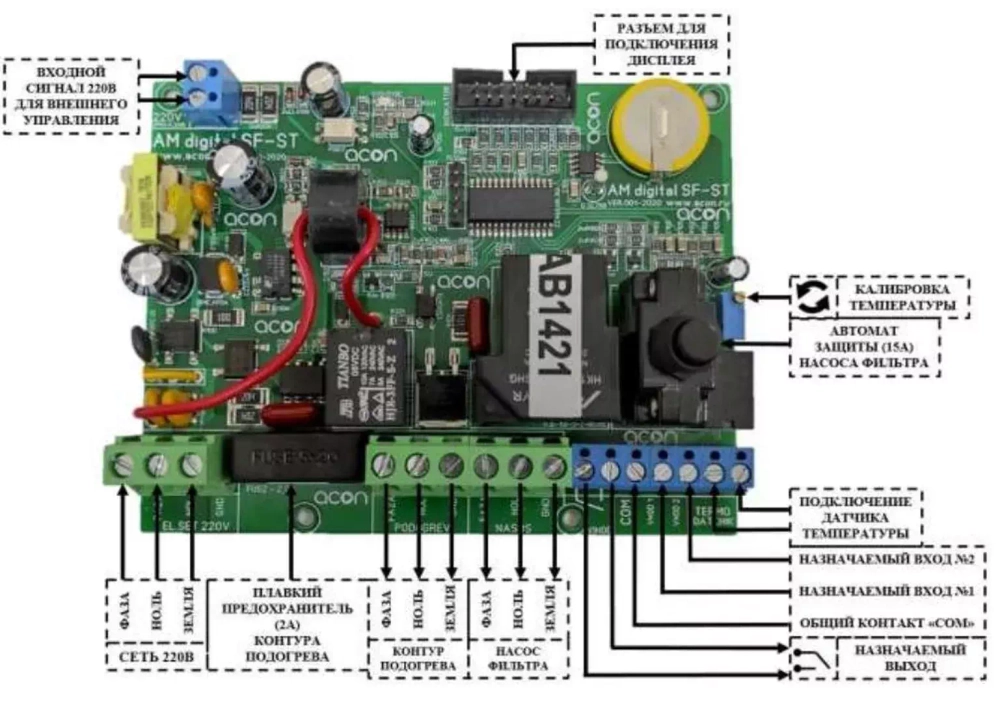

Электрические подключения к ПУ

  • ВНИМАНИЕ !!! Подключайте «фазовый» и «нулевой» провода питающей сети к клеммам в соответствии с рисунком! Запрещается менять их местами!
  • К клеммам «СЕТЬ 220В» подключается гибкий (ПВС 3 х 2,5мм2) сетевой 220В 50Гц кабель питания, максимальным сечением проводников 2,5мм2.
  • К клеммам «КОНТУР ПОДОГРЕВА» могут быть подключены гибкий (2 х ПВС 3 х 1мм2) кабель для электромагнитного клапана нормально закрытого типа и циркуляционного насоса для отопления, или другая нагрузка, с рабочим током не более 2А, максимальным суммарным сечением проводников 2,5мм2.
  • К клеммам «НАСОС ФИЛЬТРА» подключается гибкий (ПВС 3 х 2,5мм2) кабель от насоса фильтровальной установки, максимальным сечением проводников 2,5мм2.
  • «VIHOD» - НАЗНАЧАЕМЫЙ ВЫХОД для расширения возможностей ПУ. Подключается гибкий (ПВС) кабель, максимальным сечением проводников 1,5мм2 .
  • «VHOD 1» - НАЗНАЧАЕМЫЙ ВХОД №1 для расширения возможностей ПУ. Подключается гибкий (ПВС) кабель, максимальным сечением проводников 1,5мм2 .
  • «VHOD 2» - НАЗНАЧАЕМЫЙ ВХОД №2 для расширения возможностей ПУ. Подключается гибкий (ПВС) кабель, максимальным сечением проводников 1,5мм2 .
  • К клеммам «TERMO DATCHIK» могут быть подключены гибкий (ПВС 2 х 0,7мм2) кабель от датчика температуры, в меню: РЕЖИМ ДАТЧИКА «АНАЛОГОВЫЙ», или от свободно замкнутых контактов термостата (на термостате типа Pahlen эти контакты обозначены как 1 и 2), в меню: РЕЖИМ ДАТЧИКА «Т. СТАТ.», максимальным сечением проводников 1,5мм2.
  • К клеммам «UPRAVLENIE 220V» может быть подключен гибкий (ПВС 2 х 1мм2) кабель от внешнего сигнала управления 220В, максимальным сечением проводников 1,5мм2.
  • Подстроечное сопротивление «КАЛИБРОВКА ТЕМПЕРАТУРЫ» предназначено для подстройки значения температуры индицируемого на дисплее электронного блока управления, сверенного с температурой в чаше бассейна.

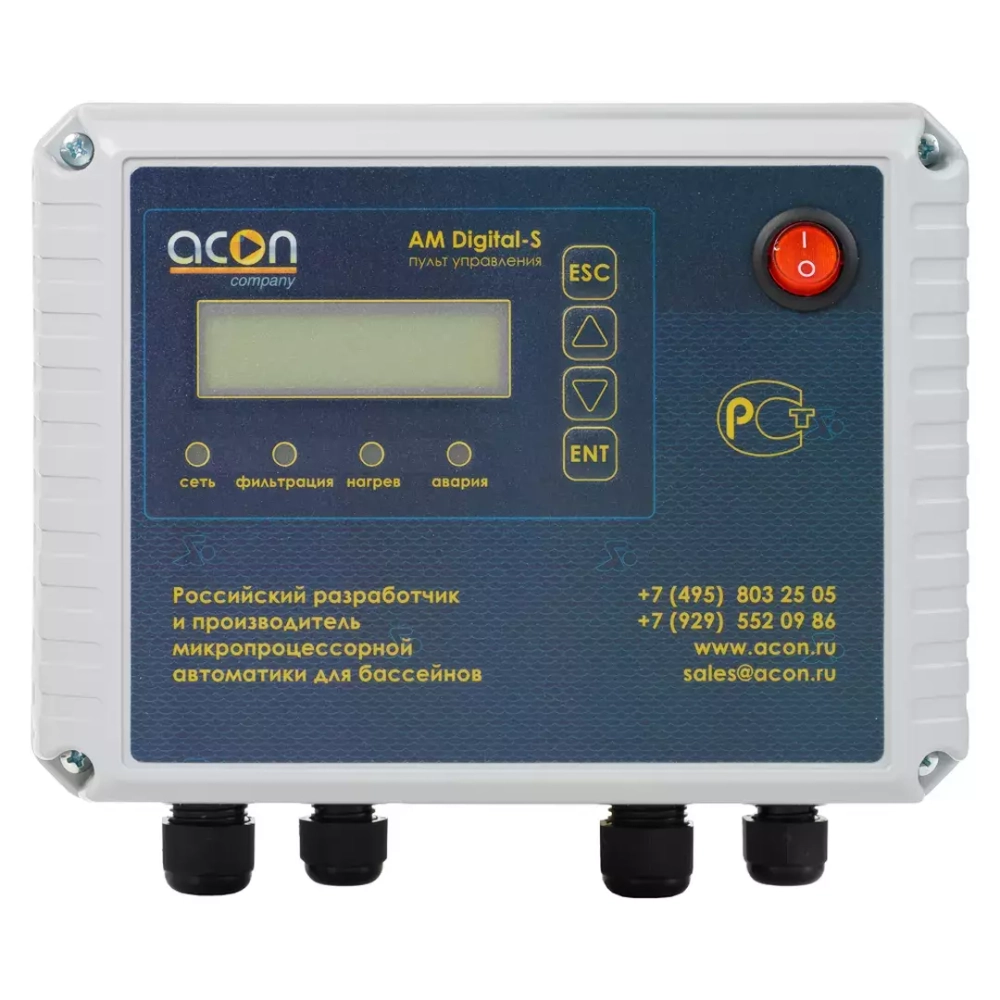

Панель управления

Двухстрочный жидкокристаллический дисплей для настройки и отображения рабочих и установочных параметров.

Светодиоды индикации:

  • Сеть - для индикации о подключении станции к сети.
  • Фильтрация - для индикации о работе насоса фильтровальной установки.
  • Нагрев - для индикации о включении в работу теплообменника для бассейна.
  • Авария - для предупреждения о произошедшей аварии. В этом случае требуется вмешательство пользователя.

Кнопки для работы с меню дисплея:

  • Кнопки «▲» и «▼» - для перемещения курсора между пунктами главного меню и изменения значения установочных параметров.
  • Кнопка «ENT» - для выбора пункта меню или подменю.
  • Кнопка «ESC» - для выхода из текущего подменю и для отключения работы станции.

Для отключения автономной работы станции нажмите кнопку «ESC»

Характеристики
Производитель
Акон
Страна
Россия
Мощность, кВт
2
